Navlinkz video interface for Citroen/Peugeot/Opel med NAC system (med 7"/8"/9"/10,25"/10,3" skjerm)
Interface for ryggekamera, frontkamera med automatisk veksling og 2 videokilder. CVBS- og AHD-kompatibel. Kompatibel med Mercedes Benz MBUX 2. generasjons NTG7-systemer med 9,5, 10,25 og 11,9 skjermer.
Interface som gjør det mulig å sette inn et ryggekamera, et frontkamera med automatisk veksling og to forskjellige videokilder (for sidekameraer eller ekstra ettermarkedsvideokilder, f.eks. USB-spiller, DVB-T2-tuner, ...) i bilprodusentens fabrikkmonterte infotainmentsystem.
Produktegenskaper
- Videoinnlegg for fabrikkmonterte infotainmentsystemer
- 1 CVBS/AHD-inngang for ryggekamera
- 1 CVBS/AHD-inngang for frontkamera
- 2 CVBS/AHD-inngang for sidekameraer eller ekstra ettermarkedsvideokilder (f.eks. USB-enhet, DVB-T2-tuner osv.)
- Alle innganger er NTSC- og PAL-kompatible
- Støttede AHD-oppløsninger 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
- Automatisk bytte til ryggekamerainngang mens revers er lagt inn
- Automatisk bytting av frontkamera etter revers i 5, 10, 15 eller 20 sekunder
- Justerbare hjelpelinjer (faste eller bevegelige) kan aktiveres for ryggekamera (bevegelige hjelpelinjer er ikke tilgjengelige for alle kjøretøy)
- Bildefritt under bilturen (kun for innsatte videokilder)

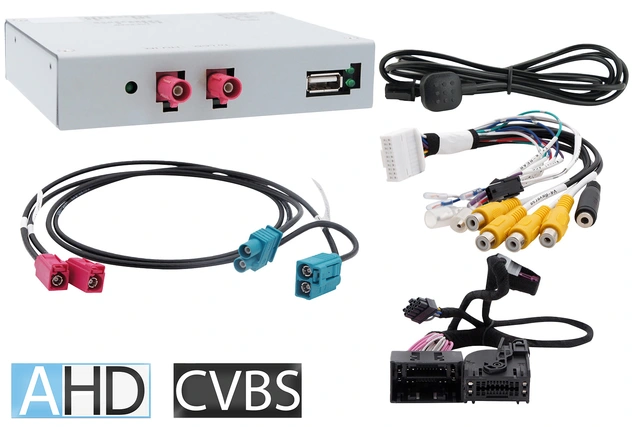

Kontakter
- Videoinngang: Dobbel Fakra
- Strøm og CAN-buss: Åpne kabelender
- Videoinngang (2x): RCA hunnkontakt
- Bakkamerainngang: RCA hunnkontakt
- Frontkamerainngang: RCA hunnkontakt
- Triggerledninger (4x): Åpne kabelender
Spesifikasjoner
- Driftsspenning 12V DC (9~16V)
- Standbystrøm ca. 5mA
- Strømforbruk 280mA
- Videoinngang 0,7~1V
- Videoinngangssignaltyper CVBS/AHD
- Signalstandarder CVBS/AHD NTSC/PAL
- Temperaturområde -40°C til +85°C
- Mål videoboks 117 x 25 x 109 mm (B x H x D)
Passer til:

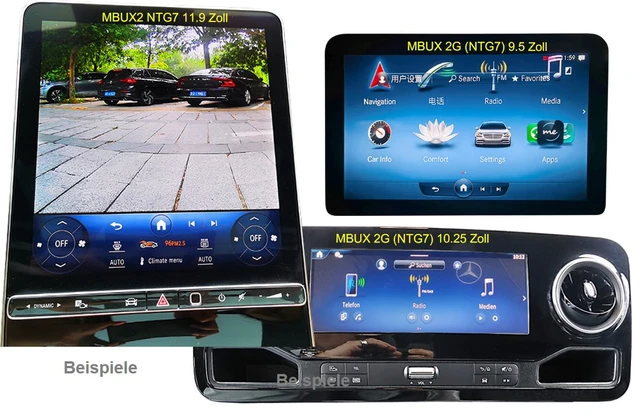

Med MBUX 2G NTG7 multimediesystem med 9,5-tommers eller vertikal 11,9-tommers skjerm
C-klasse (W206) fra 06/2021,
C-klasse T-modell/stasjonsvogn (S206) fra 06/2021,
C-klasse All-Terrain (X206) fra 10/2021,
Citan (W420) fra 04/2024,
CLE Coupé (C236) fra 11/2023,
CLE Cabriolet (A236) fra 2024,
E-klasse (W214) fra 08/2023,
E-klasse T-modell/stasjonsvogn (S214) fra 08/2023,
E-klasse All-Terrain (X214) fra 09/2023,
EQE (V295) fra 03/2022,
EQE SUV (X294) fra 12/2022,
EQS (V297) fra 08/2021,
EQS SUV (X296) fra 08/2022,
GLC Coupé (C254) fra 07/2023,
GLC SUV (X254) fra 07/2022.
GT AMG Coupé (C192) fra 10/2023,
SL AMG (R232) fra 11/2021,
T-klasse (W420) fra 08/2024
Med MBUX 2G NTG7 multimediesystem med 10,25-tommers skjerm
Sprinter (W907/W910) fra modellår 2024
Vito (W447) fra modellår 2024
